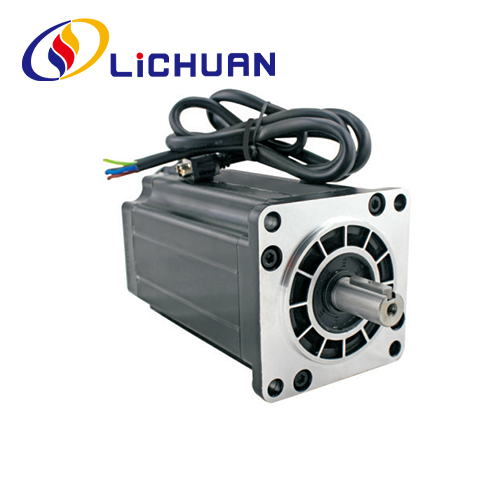

110-serien 3-fase Nema42-trinnmotor med lukket sløyfe
LICHUAN® er en profesjonell ledende China 110 Series 3 Phase Nema42 Closed Loop Stepper Motor produsent med høy kvalitet og rimelig pris. Velkommen til å kontakte oss.
Send forespørsel
produktbeskrivelse
Høykvalitets 110-serie 3-fase Nema42 lukket sløyfe-trinnmotor tilbys av den kinesiske produsenten LICHUAN®. Kjøp 110 Series 3 Fas Nema42 Closed Loop Stepper Motor som er av høy kvalitet direkte til lav pris.
110-serien 3-fase Nema42-trinnmotor med lukket sløyfe, bruk av råvarer av høy kvalitet og høystandard permanentmagnet silisiumstål, med 1000-linjers høypresisjonskoder, overvinner fullstendig trinnproblemene med åpen sløyfe, samtidig som den forbedrer betydelig motoren høyhastighetsytelse, For å lette den tradisjonelle trinnvise oppgraderingen av drivprogrammet, kostnadsreduksjon sammenlignet med servomotoren for å redusere mer enn 50%. Motorlengde 161mm ~ 219mm, dreiemomentområdet: 12N.m ~ 20N.m, motorakseldiameter 19mm. 110-serien 3-fase Nema42-trinnmotor med lukket sløyfe kan matches for 3-type driver: RS485. Canopen.Pulse kontroll drivere.
Parametere for elektrisk ytelse
| Punkt | Spesifikasjoner |
| Trinnvinkelnøyaktighet | ±5 %(Fulltrinn) |
| Motstandsnøyaktighet | ±10 % (20 ℃) |
| Induktansnøyaktighet | ±20 %(1KHZ) |
| Temperaturøkning | 80°℃ maks (merkestrøm, 2 fase strøm på) |
| Omgivelsestemperatur | -20℃~* 50℃ |
| Isolasjonsmotstand | 100MQMin 500VDC |
| Dielektrisk styrke | 500V AC 1 minutt |
| Tillatt radial belastning | 0,02 mm Maks. (450 gload) |
| Tillatt Thrust Load | 0,08 mm Maks. (450 gload) |
| Radial maks belastning | 220N (20 mm fra flensoverflaten) |
| Aksel Maks belastning | 60N |
| Serles | Steg Vinkel(") |
Lengde (mm) | Holdemoment (N.m) | Fase Nåværende (A) |
Roterende Treghet (g.cm²) |
Fase Motstand (Q) |
Fase Induktans (mH) |
Matchend sjåfør |
Lede ledning (nr.) |
Vekt (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Over er representative produkter. Produktene kan tilpasses!
Form og installasjonsstørrelse (enhet:mm)
Akselmodus for motor
| Modell | Aksel Diameter (mm) |
Aksel Forlengelse (mm) |
Shaftt Lengde (mm) |
| LC110H3151 | f19 | Nøkkelspor 6x 30 | 40 |
| LC110H3185 | f19 | Nøkkelspor 6x 30 | 40 |
| LC110H3219 | f19 | Nøkkelspor 6x 30 | 40 |
Motorkoblingsskjema
Farger på motortråd
Definisjoner av Encoder Blyfarger
| 1 | gul | EB+ |
| 2 | grønn | EB- |
| 3 | svart | EA+ |
| 4 | blå | EA- |
| 5 | rød | +5VCC |
| 6 | Hvit | EGND |
Notater
1. Faser skal være riktig tilkoblet mens motoren og driveren kobles sammen.
2. Åpenbar varmeutvikling av motoren kan forekomme under
forskjellige kjøreforhold. Overflatetemperatur på
motoren tillates å overstige 85°C under drift.
3. Motoren må plasseres med monteringskant på
frontdeksel på motor, det skal tas hensyn til feil
matching, og konsentrisiteten mellom motorakselen
og belastningen skal kontrolleres strengt. sløyfe-trinnmotor kan matches for 3-type driver: RS485. Canopen.Pulse kontroll drivere.
Søknadskoblingsskjema
Et komplett steppr-motorkontrollsystem bør inkludere produktet vist nedenfor
