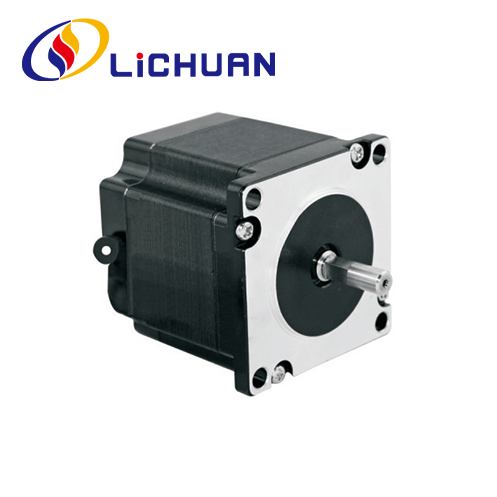

57 Series 3 Fas Nema 23 Hybird Stepper Motor

LICHUAN® 57 Series 3 Phase Nema 23 Hybird Stepper Motor har karakteristisk design og praktisk ytelse og konkurransedyktig pris, for mer informasjon om 57 Series 3 Phase Nema 23 Hybird Stepper Motor, vennligst kontakt oss.

Send forespørsel

produktbeskrivelse

LICHUAN® ønsker deg hjertelig velkommen til engros 57-serien 3-fase Nema 23 hybird trinnmotorserie fra vår fabrikk. Våre produkter er CE-sertifisert og har for tiden en stor mengde fabrikkinventar. Lichuan-fabrikken har mer enn 14 års produksjonserfaring. Vi støtter OEM & ODM, vi vil gi deg god service og rabatterte priser fra fabrikken. Vi ønsker flere distributører velkommen til å bli med i LICHUAN.

57 serie 3 fase Nema 23 hybird stepper motor, bruk av høykvalitets råvarer og høyspesifisert permanentmagnet silisiumstål, med høy posisjoneringsnøyaktighet, utgangsmoment, rask respons, lav støy, gode dynamiske egenskaper, kvalitet og pålitelig. Motorlengde 66mm ~ 150mm mellom dreiemomentområdet: 0.45N.m ~ 2.0N.m, motorakseldiameter 6.35/8mm. 57-serien 3-fase Nema 23 Hybird-trinnmotor kan matches for 4-type driver: RS485. Canopen. Ethercat. Drivere for pulskontroll. de er designet for å matche med Lichuans 2-fase stepping drivere 3MC580 og mini driver, vennligst sjekk hybrid stepper motor driver på katalogen hvis du vil vite mer driverinformasjon.

Parametere for elektrisk ytelse

Punkt	Spedfikasjoner
Trinnvinkelnøyaktighet	±5 %(Fulltrinn)
Motstandsnøyaktighet	±10 % (20 ℃)
Induktansnøyaktighet	±20 %(1KHZ)
Temperaturøkning	80C maks (merkestrøm, 2 fase strøm på)
Omgivelsestemperatur	-20℃~*50℃
Isolasjonsmotstand	100MQMin 500VDC
Dielektrisk styrke	500V AC 1 minutt
Tillatt radial belastning	0,02 mm maks. (belastning på 450 g)
Tillatt Thrust Load	0,08 mm maks. (belastning på 450 g)
Radial maks belastning	75N (20 mm fra flensoverflaten)
Aksel Maks belastning	15N

Serie	Steg Vinkel()	Motor Lengde (mm)	Holdemoment (N.m)	Vurdert Nåværende (A)	Fase Motstand (Q)	Fase Induktans (mH)	Rotor Treghet (g.cm²)	Matchende driver	Lede Wre (nr.)	Motor Vekt (kg)
LC57HS341	1.2	40.5	0.45	5.2	100	0.242	0.22	3MC580	3	0.5
LC57HS355	1.2	55	0.9	5.6	220	0.24	0.267	3MC580	3	0.75
LC57HS378	1.2	78	1.5	5.8	380	0.29	0.39	3MC580	3	1.1
LC57HS3103	1.2	103	2.0	5.8	530	0.376	0.5	3MC580	3	1.57

Over er representative produkter. Produktene kan tilpasses!

Form og installasjonsstørrelse (enhet: mm)

Akselmodus for motor

Modell	Shatt Diameter (mm)	Aksel Forlengelse (mm)	Aksel Lengde (mm)
LC57HS341	Middels 6,35	D-cut 0,5 X 10	21
LC57HS355	f8	D-cut 0,5X10	21
LC57HS378	f8	Keyway 3x15	21
LC57HS3103	f8	Keyway 3x15	21

Kurver av dreiemomentfrekvenskarakteristikk

Motor Wirin-diagram

Søknadskoblingsskjema

Et komplett steppr-motorkontrollsystem bør inkludere produktet vist nedenfor

Lichuan Factory Production Products Machine

Utskjæringsmaskin
Belegningsutstyr
Markeringsmaskin for fiberlaster
Skrumaskin
Testmaskin
UV-skriver

Automatisk loddemaskin
Holdemomenttestingmaskin
Skrue maskin
Oscillograf maskin

Industriapplikasjoner

Robotarm
Laserskjæremaskin
3D-utskrift
CNC maskin
Automatisk montering
Graveringsmaskin
