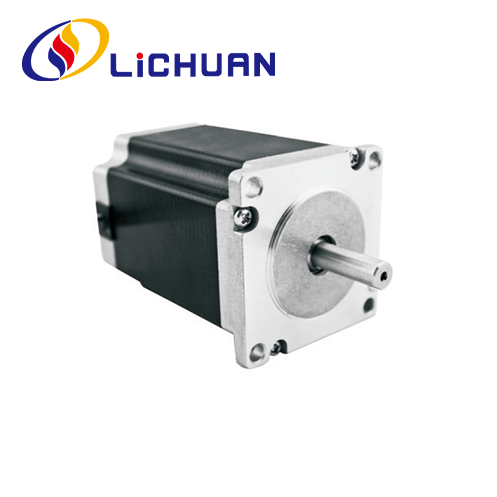

60 Series 2-fase Nema 24 Hybrid Trinnmotor

Høykvalitets 60 Series 2-fase Nema 24 Hybrid Stepper Motor laget i Kina. LICHUAN® er 60 Series 2-fase Nema 24 Hybrid Stepper Motor produsent og leverandør i Kina.

Send forespørsel

produktbeskrivelse

LICHUAN® ønsker deg hjertelig velkommen til engros 60 Series 2-fase Nema 24 Hybrid Stepper Motor fra vår fabrikk. Våre produkter er CE-sertifisert og har for tiden en stor mengde fabrikkinventar. Lichuan-fabrikken har mer enn 14 års produksjonserfaring. Vi støtter OEM & ODM, vi vil gi deg god service og rabatterte priser fra fabrikken. Vi ønsker flere distributører velkommen til å bli med i LICHUAN.

60-serien 2-fase Nema 24 hybird trinnmotor, bruk av høykvalitets råvarer og høyspesifisert permanentmagnet silisiumstål, med høy posisjoneringsnøyaktighet, utgangsmoment, rask respons, lav støy, gode dynamiske egenskaper, kvalitet og pålitelig. Motorlengde 58mm ~ 112mm mellom dreiemomentområdet: 1.6N.m ~ 3.8N.m, motorakseldiameter 8mm. 60-serien 2-fase Nema 24 Hybird trinnmotor kan matches for 4-type driver: RS485. Canopen. Ethercat. Drivere for pulskontroll. de er designet for å matche med Lichuans 2-fase stepping drivere MC660 og mini driver, vennligst sjekk hybrid stepper motor driver på katalogen hvis du vil vite mer driverinformasjon.

Parametere for elektrisk ytelse

Punkt	Spesifikasjoner
Trinnvinkelnøyaktighet	±5 %(Fulltrinn)
Bestandsnøyaktighet	±10 % (20 ℃)
Induktansnøyaktighet	±20 %(1KHZ)
Temperaturøkning	80 °C maks (merkestrøm, 2 fase strøm på)
Omgivelsestemperatur	20℃~* 50℃
Isolasjonsmotstand	100MQMin 500VDC
Dielektrisk styrke	500V AC 1 minutt
Tillatt radial belastning	0,02 mm maks. (450 g belastning)
Tillatt Thrust Load	0,08 mm maks. (450 g belastning)
Radial maks belastning	75N (20 mm fra flensoverflaten)
Aksel Maks belastning	15N

Serie	Steg Vinkel(")	Motor Lengde (mm)	Holder Dreiemoment (N.m)	Vurdert Nåværende (A)	Fase Motstand (Q)	Fase Induktans (mH)	Rotor Treghet (g.cm²)	Motor Vekt (kg)	Lede Ledning (nr.)
LC60HS58	1.8	58	1.6	3.0	0.42	2.65	300	0.85	4
LC60HS65	1.8	65	2.1	3.0	0.65	1.6	570	1.0	4
LC60HS78	1.8	76	2.5	3.0	0.5	1.66	620	1.1	4
LC60HS84	1.8	84	3.1	3.0	0.63	1.8	840	1.29	4
LC60HS102	1.8	102	3.5	3.0	0.75	2.4	1000	1.65	4
LC60HS112	1.8	112	3.8	3.0	1.56	3.9	1200	1.807	4

Over er representative produkter. Produktene kan tilpasses!

Form og installasjonsstørrelse (enhet: mm)

Akselmodus for motor

Modell	Aksel Dlameter (mm)	Aksel Forlengelse (mm)	Aksel lengde (mm)
LC60HS58	f8	D-cut 0,5X20	21
LC60HS65	f8	D-cut 0,5X20	21
LC60HS78	f8	D-cut 0,5X20	21
LC60HS84	f8	D-cut 0,5 X20	21
LC60HS102	f8	D-cut 0,5X20	21
LC60HS112	f8	D-cut 0,5X20	21

Kurver av dreiemomentfrekvenskarakteristikk

Motor Wirin-diagram

Søknadskoblingsskjema

Et komplett steppr-motorkontrollsystem bør inkludere produktet vist nedenfor

Lichuan Factory Production Products Machine

Utskjæringsmaskin
Belegningsutstyr
Markeringsmaskin for fiberlaster
Skrumaskin
Testmaskin
UV-skriver

Automatisk loddemaskin
Holdemomenttestingmaskin
Skrue maskin
Oscillograf maskin

Industriapplikasjoner

Robotarm
Laserskjæremaskin
3D-utskrift
CNC maskin
Automatisk montering
Graveringsmaskin
