Forbedret effektivitet med 2-fase I/O-kontroll-trinndriver

Engros lavpris Forbedret effektivitet med 2-fase I/O-kontrolltrinndriver laget i Kina. LICHUAN® er forbedret effektivitet med 2-fase I/O-kontrolltrinndriverprodusent og leverandør i Kina.

Send forespørsel

produktbeskrivelse

LICHUAN® er en profesjonell forbedret effektivitet med produsenter og leverandører av 2-fase I/O-kontrolltrinndrivere i Kina. Hvis du er interessert i forbedret effektivitet med 2-fase I/O Control Stepper Driver-produkter, vennligst kontakt oss. Vi følger kvaliteten på være trygg på at prisen på samvittighet, dedikert service.

produkt introduksjon

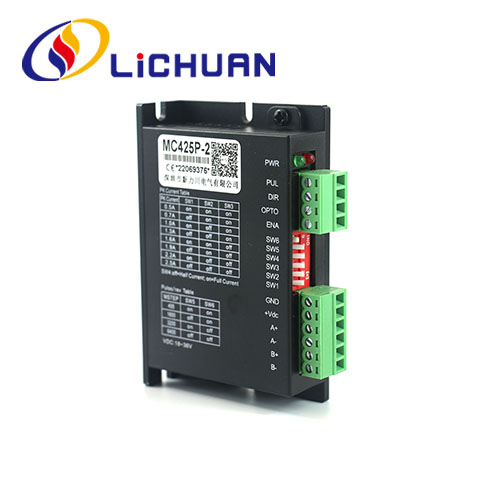

Basert på det nyeste ARM-brikketeknologiskjemaet, er MC425P-2 digitale lavspenttrinnmotordrev generelt utstyrt med tofasede 35, 39 og 42 trinns motorserier for å oppnå utmerket middels og lav hastighetsytelse. 8 hastighetsverdier innenfor 60~600rpm og 8 strømverdier innenfor merkestrømområdet kan stilles inn for bruk i de fleste småutstyr. Kontrollmetoden er enkel, kjøringen med middels eller lav hastighet er veldig stabil, og drivmotorstøyen er veldig lav. Denne driveren kan matche Nema17 trinnmotor.

Funksjonelle egenskaper

● Inngangsspenningsområde: DC18V~36V
● Maks. toppstrøm: 2,5A
● Inndelingsområde: 400~6400ppr
● Kontrolltype for koblingsverdi (IO).
● Pulsresponsfrekvens: 0~200KHz
● Motorparameter selvregulering
● Forsynt med overspennings-, overstrøm- og sporingsfeil- og beskyttelsesfunksjoner utenfor toleranse osv.

Driftsmiljø og parametere

● Lagringstemperatur: -20°C~65°C
● Driftstemperatur: 0°C~50°C
● Driftsfuktighet: 40~90%RH (uten kondens)
● Vibrasjonsfrekvens: < 0,5G (4,9m/s2), 10~60 Hz (ikke-kontinuerlig drift).
● Steder med støv, oljeflekker, etsende gasser, høy luftfuktighet og vibrasjoner bør unngås. Brennbare gasser og ledende støv bør være forbudt

Hovedapplikasjoner:

Egnet for automatisk utstyr og instrumenter i ulike bevegelseskontrollfelt, for eksempel produksjonslinjer som krever konstant hastighet, samt mate- og mottaksstasjoner;

Teknisk parameter

● Inngangsspenningsområde: DC20V~50V
● Maksimal toppstrøm: 4,2A
● Isolasjonsmotstand: 500M
● Med overstrøm, overspenning og andre beskyttelsesfunksjoner.

Miljøparametere

● Lagringstemperatur: -20 ℃ ~ 80 ° ℃
● Driftstemperatur: 0 ℃ ~ 55 ℃
● Driftsfuktighet: 90 % RF (ikke-kondenserende)
● Vibrasjonsfrekvens: mindre enn 0,5G(4,9m/s2)10Hz~60Hz (diskontinuerlig drift)
● Unngå støv, oljeflekker, etsende gasser, steder med for mye fuktighet og for sterk vibrasjon, og forby brennbar gass og ledende støv

Beskrivelse av kjørefunksjonen

Kjørefunksjon	Bruksanvisning
Fartsområde innstilling	De fire DIP-bryterne SW5~SW8 brukes til å stille inn hastighetsområdet til frekvensomformeren. Det er totalt 16 hastighetsområder. Når brukeren angir hastighet, bør stasjonen stoppes først. For innstilling av det spesifikke hastighetsområdet, følg instruksjonene på drivpanelet.
Utgangs gjeldende innstilling	8 utgangsstrømmer kan stilles inn for driveren gjennom 3 skivebrytere SW1~SW3. Se driverpanelinstruksjonen for utgangsstrøminnstillinger.
Automatisk halvstrømsfunksjon	Automatisk halvstrømsfunksjon kan stilles inn for sjåføren via bryter SW4. AV betyr at hvilestrøm er satt til halvparten av driftsstrøm; PÅ betyr at hvilestrøm og dynamisk strøm er like. SW4 skal settes som AV for generell bruk til redusere varmeutviklingen til motoren og driveren og forbedre påliteligheten. Omtrent 0,3 s etter at pulstoget stopper, vil strømmen automatisk redusere 50 % (faktisk verdi 55 %) og teoretisk vil varmeutviklingen reduseres 65 %.
Signalgrensesnitt	PUL+ og PUL- er kontrollterminalene for motorstart, som støtter 5V eller 24V svitsjesignaler; DIR+ og DIR- er de positive og negative terminalene til retningssignalet; ENA+ og ENA- er de positive og negative terminalene til aktiveringssignalet.
Motorgrensesnitt	A+ og A- kobles til positive og negative terminaler på A fasevikling av trinnmotor; B+ og B- kobles til positive og negative terminaler. Når A- og B-faseviklinger byttes, vil motorretningen på bli reversert;
Strømkontakt	DC strømforsyning, driftsinngangsspenningsområde: 20V~50VDC, 36VDC driftsspenning er foreslått, strømforsyningen skal være høyere enn 100W.
Blinklys	Det er 1 grønn indikatorlampe og 1 rød indikatorlampe på føreren. Den grønne er strømindikatorlampen, den lyser når driveren er koblet til strømforsyningen; den røde er feilindikatorlampe, den lyser når overspenning eller overstrømfeil oppstår. Rød indikatorlampe slukkes etter at feilen er eliminert. Feil i driveren kan bare elimineres ved å koble til strømforsyningen igjen og gjenbruke.
Installasjon Notater	Dimensjoner på driveren: 117x78x34 mm, monteringsavstand for hull: 111 mm. Både horisontale og vertikale installasjoner kan velges (vertikal installasjon er foreslått). Driveren skal installeres tett mot metallkabinett for varmeavledning.

Parameterinnstilling

Hastighetsområdet, dynamisk og halv/hel strøm til MC542P-2-drevet kan stilles inn som følger gjennom 8-bits DIP-bryteren:

Arbeids gjeldende innstilling

Utgangstoppstrøm	Utgangsgjennomsnittlig strøm	SW1	SW2	SW3
1,0A	0,71A	på	på	på
1,46A	1,04A	av	på	på
1,91A	1,36A	på	av	på
2,37A	1,69A	av	av	på
2,84A	2,03A	på	på	av
3,31A	2,36A	av	på	av
3,76A	2,69A	på	av	av
4.2A	3,0A	av	av	av

Installasjonsstørrelse (enhet: mm)

Innstilling av hastighetsområde

SPD	SW5	SW6	SW7	SW8
60	på	på	på	på
90	av	på	på	på
120	på	av	på	på
150	av	av	på	på
180	på	på	av	på
240	av	på	av	på
300	på	av	av	på
360	av	av	av	på
420	på	på	på	av
480	av	på	på	av
540	på	av	på	av
600	av	av	på	av
720	på	på	av	av
840	av	på	av	av
960	på	av	av	av
1200
