Hvordan fungerer en hybrid trinnmotor?

Artikkelsammendrag

Bevegelseskontrollsystemer krever høy presisjon, stabilitet og repeterbarhet. Mange maskiner innen automasjon, robotikk, medisinsk utstyr og produksjon er avhengig av nøyaktig posisjonering for å utføre komplekse oppgaver. ENHybrid trinnmotorer mye brukt i disse applikasjonene fordi den kombinerer fordelene med permanentmagnetmotorer og motorer med variabel reluktans.

Denne artikkelen forklarer hvordan en hybrid trinnmotor fungerer, dens interne struktur, viktige tekniske parametere, typiske bruksområder og hvordan den løser vanlige industrielle utfordringer som posisjoneringsnøyaktighet, dreiemomentstabilitet og pålitelighet av bevegelseskontroll. Veiledningen hjelper også ingeniører og kjøpere å forstå hvordan de skal velge riktig motor for utstyret deres.

Innholdsfortegnelse

• Hva er en hybrid trinnmotor
• Hvordan fungerer en hybrid trinnmotor
• Hovedstrukturkomponenter
• Viktige tekniske parametere
• Fordeler med hybride trinnmotorer
• Typiske industrielle bruksområder
• Utvalgsveiledning for kjøpere
• Ofte stilte spørsmål

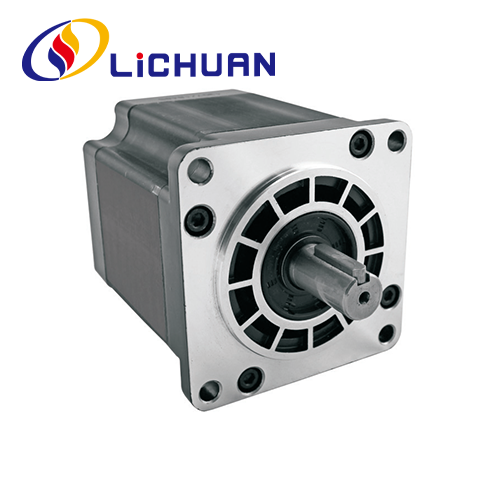

Hva er en hybrid trinnmotor

En hybrid trinnmotor er en presisjonsbevegelsesenhet som konverterer elektriske pulssignaler til mekanisk bevegelse. Hver elektrisk puls beveger motorakselen med en fast trinnvinkel. Dette tillater svært nøyaktig posisjonering uten å kreve et komplekst tilbakemeldingssystem.

Hybriddesignet kombinerer to teknologier:

• Permanent magnet motorstruktur
• Variabel reluktansmotorteknologi

Ved å integrere disse to designene leverer motoren bedre dreiemoment, forbedret posisjoneringsnøyaktighet og jevnere bevegelse sammenlignet med tradisjonelle trinnmotorer.

Hybride trinnmotorer produsert avLICHUAN®brukes ofte i CNC-maskiner, 3D-skrivere, tekstilmaskiner og automatisert produksjonsutstyr på grunn av deres pålitelighet og presise bevegelseskontroll.

Hvordan fungerer en hybrid trinnmotor

Arbeidsprinsippet til en hybrid trinnmotor er basert på elektromagnetisk interaksjon mellom statorviklingene og rotormagnetfeltet.

Driftsprosessen kan forenkles i flere trinn:

• Motordriveren sender elektriske pulssignaler til motorspolene.
• Statorspolene genererer et kontrollert magnetfelt.
• Rotoren retter seg inn etter magnetfeltet.
• Hver puls beveger rotoren med en fast vinkel.
• Kontinuerlige pulser skaper rotasjonsbevegelse.

For eksempel har en vanlig hybrid trinnmotor en trinnvinkel på 1,8°. Dette betyr:

• 200 trinn fullfører en hel rotasjon
• Hver puls tilsvarer ett trinn
• Nøyaktig posisjonskontroll oppnås gjennom pulstelling

Fordi bevegelsen styres digitalt, er hybride trinnmotorer ideelle for applikasjoner som krever nøyaktig posisjonering og repeterbarhet.

Hovedstrukturkomponenter

En hybrid steppermotor inneholder flere nøkkelkomponenter som jobber sammen for å generere presis bevegelse.

Den tannede rotorstrukturen er en av nøkkelegenskapene til hybride trinnmotorer. Det forbedrer magnetisk kobling og øker dreiemomentet betydelig.

Viktige tekniske parametere

Når du velger en hybrid trinnmotor, evaluerer ingeniører vanligvis flere ytelsesparametere.

Disse spesifikasjonene bestemmer motorytelsen når det gjelder hastighet, dreiemoment, varmeavledning og belastningsevne.

Fordeler med hybride trinnmotorer

Hybride trinnmotorer er mye brukt fordi de gir flere betydelige fordeler i forhold til andre bevegelseskontrollteknologier.

• Høy posisjoneringsnøyaktighet
• Stabilt dreiemoment ved lave hastigheter
• Enkel styring gjennom pulssignaler
• Pålitelig åpen sløyfe kontrollsystem
• Lavt vedlikeholdsbehov
• Kostnadseffektiv sammenlignet med servosystemer

Motorer produsert avLICHUAN®er designet med optimaliserte magnetiske strukturer og avansert viklingsteknologi for å sikre jevn drift og sterk dreiemomentytelse i krevende industrielle miljøer.

Typiske industrielle bruksområder

Hybride trinnmotorer brukes i mange bransjer der presisjonsbevegelseskontroll er nødvendig.

• CNC-maskinverktøy
• 3D-utskriftssystemer
• Lasergraveringsmaskiner
• Utstyr til produksjon av tekstil
• Medisinske instrumenter
• Pakkeautomatiseringsmaskiner
• Halvlederutstyr

I disse systemene sikrer motoren presis posisjonering, synkronisert bevegelse og stabil produksjonseffektivitet.

Utvalgsveiledning for kjøpere

Å velge riktig hybrid trinnmotor krever evaluering av de spesifikke kravene til maskinen eller automatiseringssystemet.

Viktige utvalgsfaktorer inkluderer:

• Nødvendig dreiemoment for den mekaniske belastningen
• Driftshastighetsområde
• Strømforsyning og driverkompatibilitet
• Installasjonsstørrelse og monteringsstandard
• Miljøforhold som temperatur og vibrasjoner

Arbeide med en erfaren produsent somLICHUAN®sikrer riktig motorvalg, stabil førerintegrasjon og langsiktig systempålitelighet.

Ofte stilte spørsmål

1. Hva er forskjellen mellom en hybrid stepper motor og en standard stepper motor?

Hybride trinnmotorer kombinerer permanent magnet og variabel reluktansteknologi. Dette resulterer i høyere dreiemoment, mindre trinnvinkler og forbedret posisjoneringsnøyaktighet sammenlignet med tradisjonelle trinnmotorer.

2. Krever hybride trinnmotorer tilbakemeldingssystemer?

I mange applikasjoner opererer de i åpen sløyfekontroll uten kodere. For miljøer med høy hastighet eller høy belastning kan imidlertid lukkede sløyfesystemer legges til for å forbedre ytelsen.

3. Hva er den typiske levetiden til en hybrid trinnmotor?

Med riktige installasjons- og driftsforhold kan en hybrid trinnmotor kjøre pålitelig i titusenvis av timer. Regelmessig inspeksjon av lagre og kjøleforhold bidrar til å forlenge levetiden.

Konklusjon

Hybride trinnmotorer spiller en kritisk rolle i moderne automasjonssystemer ved å levere nøyaktig, pålitelig og repeterbar bevegelseskontroll. Deres kombinasjon av høyt dreiemoment, digital presisjon og enkel kontrollarkitektur gjør dem egnet for et bredt spekter av industrielt utstyr.

Ettersom automatiseringsteknologier fortsetter å utvikle seg, blir det avgjørende å velge en motor av høy kvalitet for å sikre stabil maskinytelse.LICHUAN®leverer profesjonelle hybrid-trinnmotorløsninger designet for krevende industrielle miljøer, og hjelper produsenter med å forbedre nøyaktighet, effektivitet og driftssikkerhet.

Hvis du ser etter pålitelige bevegelseskontrollkomponenter til maskinene dine,kontakt ossi dag for å lære mer om LICHUAN® hybrid trinnmotorløsninger og motta profesjonell teknisk støtte for prosjektet ditt.
