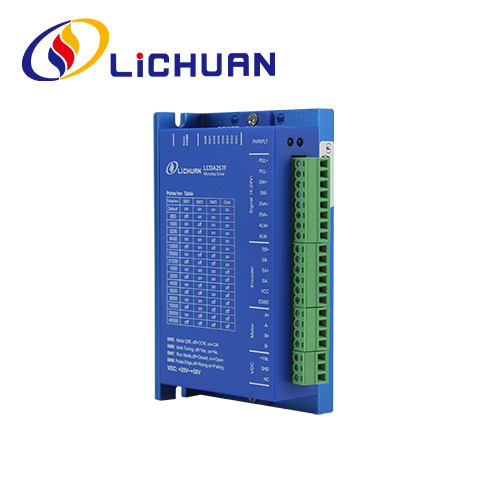

LICHUAN® er 2-fase trinnmotordriver med lukket sløyfeteknologi produsent og leverandør i Kina.
LCDA257E/LCDA257F tar i bruk de nyeste spesialmotorkontroll DSP-brikke- og servokontrollteknologiene, løser fullstendig manglende trinn for trinnmotor med åpen sløyfe, forbedrer åpenbart motorytelsen ved høy hastighet, reduserer varmeutvikling og vibrasjon av motoren, øker prosesseringshastigheten og presisjonen til maskinen , reduserer strømforbruket. gjelder 2-fase Nema23-trinnmotorer med lukket sløyfe, er praktisk for oppgradering av tradisjonelle trinndriverløsninger og reduserer i stor grad kostnadene.
LCDA257F-funksjoner
1. Spenningsinngangsområde: DC: 20V ~ 50V (anbefalt 36V eller mer)
2. Maksimal toppstrøm: 6A
3. Inndelingsområde: 400 ~ 51200ppr
4. Pulsform: puls + retning, CW / CCW
5. Impulsresponsfrekvens: 0 ~ 200kHz
6. Logisk inngangsstrøm: 10 ~ 20mA
7. Automatisk innstilling av parametere ved oppstart
8. Vektorkontroll med lukket sløyfe for å sikre at motoren høyhastighets høyt dreiemoment utgang, samtidig som det sikres at motoren ikke mister trinn
9. Med overspenning, overstrøm, sporingsfeiltoleranse og andre beskyttelsesfunksjoner
10. Flere detaljer Vennligst sjekk driverhåndboken på "last ned" katalogen.
Applikasjonsindustri
Bruk på ulike små og mellomstore automatiseringsutstyr og enheter, for eksempel: graveringsmaskin, tråddecoatingmaskin, merkemaskin, skjæremaskin, lasermaskin, plotteinstrument, medisinsk utstyr, CNC, automatisk monteringsutstyr, elektronisk prosessutstyr og etc. Utmerkede påføringseffekter for støysvak og høyhastighetsutstyr.
Elektriske indekser
Parameter |
LCDA257E/LCDA257F |
Min |
Type |
Maks |
Enhet |
Maksimal toppstrøm |
|
|
6
|
A
|
Inngangsspenning |
20
|
36
|
50
|
VDC |
Logisk inngang strøm |
7
|
10
|
20
|
mA |
Pulsfrekvens |
|
|
200
|
KHZ |
Definisjon av grensesnitt
(1) Inngangsgrensesnitt for motor og strømforsyning
Symbol |
Navn |
Beskrivelse |
A+ |
Positiv terminal av A fasemotorvikling |
|
-
|
Negativ terminal av A fasemotorvikling |
|
B+
|
Positiv terminal av B fase motorvikling |
|
-
|
Negativ terminal av B fasemotorvikling |
|
+VDC |
Positiv terminal av strømforsyning |
+20V~+50V |
GND |
Negativ terminal av strømforsyning |
0V |
(2) Signalinngangsport på koder (6Pin grønn terminal er brukt for LCDA257S-koder, pindefinisjon er som følger)
Symbol |
Navn |
EB+ |
B fasepositiv inngang av motorkoder |
EB- |
B Fase negativ inngang av motorkoder |
EA+ |
En fasepositiv inngang av motorkoder |
EA- |
En fase negativ inngang av motorkoder |
VCC |
Encoder-strømforsyning |
EGND |
Koderkraftjording |
(3) Kontrollsignalport
Navn |
Beskrivelse |
PUL+ |
Pulsinngangssignal: den stigende kanten av pulsen er gyldig. For å reagere på pulssignalet pålitelig må pulsbredden være større enn 2,5 μs. 5V-24V signalkompatibel, en seriemotstand er ikke påkrevd. |
PUL- |
DIR+ |
Retningsinngangssignal: bytt motorretningen med høyt/lavt nivå signal, retningssignalet skal etableres minst Sμs før pulssignalet. 5V-24V signal kompatibelt, ingen seriemotstand påkrevd |
DIR- |
DETTE+ |
Aktiver kontrollsignal, dette inngangssignalet brukes til att aktivere eller deaktivere driverutgangen. Når denne funksjonen ikke er nødvendig, kan aktivere signalterminalen bli svevende. Kompatibel med 5V-24V signaler, ingen seriemotstand kreves. |
DETTE- |
ALM+ |
Positiv terminal for alarmutgang |
ALM- |
Negativ terminal for alarmutgang |
Lichuan Factory Production Products Machine
-
Automatisk loddemaskin
-
Holdemomenttestingmaskin
-
Skrue maskin
-
Oscillograf maskin
Industriapplikasjoner
-
Robotarm
-
Laserskjæremaskin
-
3D-utskrift
-
CNC maskin
-
Automatisk montering
-
Graveringsmaskin
