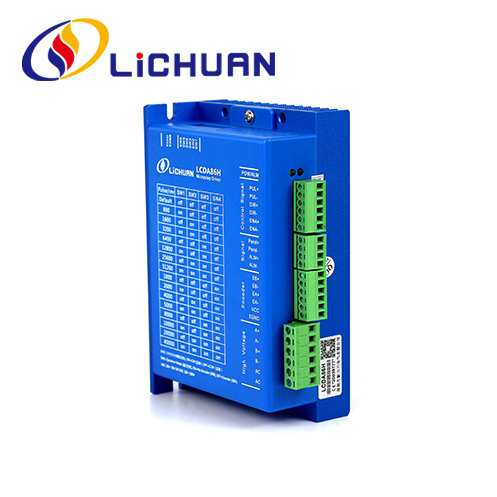

LCDA86H tar i bruk den nyeste spesielle motorkontroll DSP-brikken og vektor lukket sløyfekontrollteknologi,
løser fullstendig manglende trinn for trinnmotor med åpen sløyfe, løser fullstendig manglende trinn for trinnmotor med åpen sløyfe, forbedrer åpenbart motorytelsen ved høy hastighet, reduserer varmeutvikling
og vibrasjon av motor, øker prosesseringshastigheten og presisjonen til maskinen, reduserer kraften
forbruk, gjelder 2-fase Nema34 lukket sløyfe motorer, har både stepper og servo fordeler,
er 50 % billigere enn servosystemer på markedet og et optimalt oppgraderings-stepperprogram for kunder.
LCDA86H-funksjoner
● Inngangsspenningsområde: DC30V~100V / AC20V~70V
● Maks toppstrøm: 6A
● Underinndelingsområde: Standard 4000/rev, enhver underavdeling (200~51200) kan være
● satt gjennom feilsøkingspanelet.
● Pulsgrensefrekvens: 200KHZ
● Signalinngang: Puls-, retnings- og aktiveringssignaler
● Utgangssignal: In-place signal og feil utgangssignal, full motor koder
● tilbakemelding: AB differensiell inngang.
● Overspenning, overstrøm, sporingsfeil og feilbeskyttelsesfunksjoner.
● Vektorkontroll med lukket sløyfe, sikrer høyhastighets og stort dreiemoment og ingen trinn mangler på motoren.
Applikasjonsindustri
Bruk på ulike små og mellomstore automatiseringsutstyr og enheter, for eksempel: graveringsmaskin, tråddecoatingmaskin, merkemaskin, skjæremaskin, lasermaskin, plotteinstrument, medisinsk utstyr, CNC, automatisk monteringsutstyr, elektronisk prosessutstyr og etc. Utmerkede påføringseffekter for støysvak og høyhastighetsutstyr.
Elektriske indekser
Parameter |
LCDA86G |
Min |
Type |
Maks |
Enhet |
Maksimal toppstrøm |
|
|
6
|
A
|
Inngangsspenning |
24
|
60
|
70
|
VDC/VAC |
Logisk inngang strøm |
7
|
10
|
16
|
mA |
Pulsfrekvens |
|
200
|
500
|
KHZ |
Definisjon av grensesnitt
(1) Inngangsgrensesnitt for motor og strømforsyning
Symbol |
Navn |
Beskrivelse |
A+ |
Positiv terminal av A fasemotorvikling |
|
-
|
Negativ terminal av A fasemotorvikling |
|
B+ |
Positiv terminal av B fase motorvikling |
|
-
|
Negativ terminal av B fasemotorvikling |
|
AC |
Strømforsyning Tilkobling Terminal |
VDC: 30V-100V VAC: 20V–70V |
AC |
Strømforsyningstilkoblingsterminal |
(2) Signalinngangsport på koder (6Pin grønn terminal er brukt for LCDA86H-koder, pindefinisjon er som følger)
Symbol |
Navn |
EB+ |
B fasepositiv inngang av motorkoder |
EB- |
B Fase negativ inngang av motorkoder |
EA+ |
En fasepositiv inngang av motorkoder |
EA- |
En fase negativ inngang av motorkoder |
VCC |
Encoder-strømforsyning |
EGND |
Koderkraftjording |
(3) Kontrollsignalport
Navn |
Beskrivelse |
PUL+ |
Pulsinngangssignal: den stigende kanten av pulsen er gyldig. For å reagere på pulssignalet pålitelig må pulsbredden være større enn 2,5 μs. Kompatibel med 5V-24V signaler, ingen seriemotstand kreves. |
PUL- |
DIR+ |
Retningsinngangssignal: bytt motorretningen med høyt/lavt nivå signal, retningssignalet skal etableres minst Sus før pulssignalet. Kompatibel med 5V-24V signaler, ingen seriemotstand kreves. |
DIR- |
DETTE+ |
Aktiver kontrollsignal, dette inngangssignalet brukes for å aktivere eller deaktivere driverutgangen. Når denne funksjonen ikke er nødvendig, kan aktivere signalterminalen bli flytende. Kompatibel med 5V-24V signaler, ingen seriemotstand kreves. |
DETTE- |
Vent+ |
Positiv terminal av posisjonering Fullfør signal |
Venter- |
Negativ terminal av posisjonering Fullfør signal |
ALM+ |
Positiv terminal av alarm utgang |
ALM- |
Positiv terminal av alarm utgang |
