Intelligent 2-fase hybridmotordriver

Kjøp Intelligent 2-fase hybridmotordriver laget i Kina. LICHUAN® er produsent og leverandør av intelligent 2-fase hybridmotordriver i Kina.

Send forespørsel

produktbeskrivelse

Engros nyeste intelligente 2-fase hybridmotordriver laget i Kina. LICHUAN® er produsent og leverandør av intelligent 2-fase hybridmotordriver i Kina.

produkt introduksjon

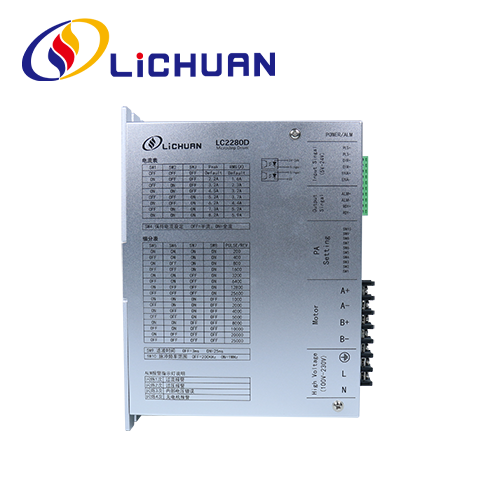

LC2280D er en ny generasjon digital to-fase step drive utviklet basert på 32-bits DSP-teknologi. Styresignalpluggen er modifisert basert på de for gamle modeller, slik at betjeningen er enklere. En ringebryter som tillater 1Mhz og 200Hz pulsinngangsmodussvitsjing er lagt til stasjonen, noe som effektivt løser interferensproblemet som oppstod noen ganger og gjør produktapplikasjonen mer populær. Denne stasjonen kombinerer mer avanserte algoritmer, noe som reduserer støyen som forårsakes av motoren under drift og gjør at motoren går mer stabilt og pålitelig. Denne LC2280D-drivermatchen for Nema42 hybrid trinnmotor, vennligst sjekk drivermanualen hvis du vil vite mer informasjon.

Produktspesifikasjoner

➢ Inngangsspenningsområde: AC110V~280V
➢ Maks. toppstrøm: 7,0A
➢ Inndelingsområde: 400～60000ppr
➢ Pulsform: puls + retning (dobbel puls støttes ikke)
➢ Pulsresponsfrekvens: 0~1MHz
➢ Når pulsen stopper i 1,5 s, vil spolestrømmen automatisk reduseres til halvparten av settet verdi
➢ Utstyrt med beskyttelsesfunksjoner for overspenning, overstrøm og motorfasetap, etc.

Driftsmiljø og parametere

● Inngangsspenningsområde: AC110V~280V
● Maksimal toppstrøm: 7,0A
● Inndelingsområde: 400–60 000 pr
● Pulsform: puls + retning (støtter ikke dobbel puls)
● Impulsresponsfrekvens: 0~1MHz
● Pulsen stopper i 1,5S, og spolestrømmen er automatisk redusert til halvparten av innstilt verdi
● Med overspenning, overstrøm; motor mangel på lik beskyttelsesfunksjon

Miljøparametere

● Lagringstemperatur: -20° ℃~65 ℃ · Driftstemperatur: 0 ℃~50 ℃
● Driftsfuktighet: 40–90 % RF (ikke-kondenserende)
● Vibrasjonsfrekvens: mindre enn 0,5G(4,9m/s2)10Hz~ 55Hz (diskontinuerlig drift)
● Unngå støv, oljeflekker, etsende gasser, steder med for mye fuktighet og for sterk vibrasjon, og forby brennbar gass og ledende støv

Beskrivelse av kjørefunksjonen

Kjørefunksjon	Bruksanvisning
Microstep underinndeling	Antallet mikro-trinn-underavdelinger av driveren er satt av fire DIP-brytere SW5~SW8. Det er totalt 16 mikrotrinn-underavdelinger. Når brukeren angir underinndelinger, bør sjåføren stoppes først. Følg instruksjonene på førerpanelet for poengsetting.
Utgangsstrøm innstilling	Utgangsstrømmen til driveren stilles inn av fire DIP-brytere SW1~SW4, og det er totalt 16 utgangsstrømmer. For den spesifikke utgangsstrøminnstillingen, se beskrivelsen av driverpanelet.
Automatisk halvstrømsfunksjon	Omtrent 0,3 sekunder etter at pulstoget stopper, reduseres strømmen automatisk med 50 % (den faktiske verdien er 55 %), og varmen generasjonen er teoretisk redusert med 65 %, noe som reduserer varmeutviklingen til motoren og driveren og forbedrer påliteligheten
Signalgrensesnitt	PUL+ og PUL- er de positive og negative ender av kontrollpulssignalet; DIR+ og DIR-er de positive og negative ender av retningssignalet: ENA+ og ENA- er de positive og negative ender av aktiveringssignalet, ALM+ og ALM- er alarmsignalutgangen, RDY+ og RDY- er klare for signalutgang.
Motorgrensesnitt	A+ og A- er koblet til de positive og negative ender av A-faseviklingen til trinnmotoren; B+ og B- er koblet til de positive og negative ender av trinnmotorens B-fasevikling. Når tofaseviklingene A og B byttes ut, kan motorretningen reverseres.
Strømkontakt	Drevet av vekselstrøm, arbeidsinngangsspenningsområde: 110V~280VAC
Blinklys	Stasjonen har to indikatorlamper, røde og grønne. Det grønne lyset er strømindikatoren, som alltid er på når stasjonen er slått på; det røde lyset er feilindikatoren, som alltid lyser når det er en overspennings- eller overstrømsfeil. Etter at feilen er rettet, slukker det røde lyset. Når stasjonen svikter, kan bare en strømsyklus og reaktivering fjerne feilen.
Installasjon Notater	De ytre målene til driveren er: 203 x 147 x 78 mm, og avstanden til monteringshullet er 193 mm. Den kan installeres horisontalt eller vertikalt (vertikal installasjon anbefales). Ved installasjon bør det være nært metallskapet for å lette varmeavledning.

Parameterinnstilling

LC2722D-driveren bruker en ti-bits DIP-svitsj for å stille inn underinndelingen presisjon, dynamisk strøm, filtrering og pulsfrekvens, som er beskrevet i detalj som følger:

Arbeids gjeldende innstilling

Nåværende	SW1	SW2	SW3	SW4
1.2	av	av	av	av
1.5	av	av	av	på
2.0	av	av	på	av
2.3	av	av	på	på
2.5	av	på	av	av
3.0	av	på	av	på
3.2	av	på	på	av
3.6	av	på	på	på
4.0	på	av	av	av
4.5	på	av	av	på
5.0	på	av	på	av
5.3	på	av	på	på
5.8	på	på	av	av
6.2	på	på	av	på
6.5	på	på	på	av
7.0	på	på	på	på

Installasjonsstørrelse (enhet: mm)

Microstep underinnstilling

Underavdeling	SW5	SW6	SW7	SW8
400	på	på	på	på
500	på	på	på	av
600	på	på	av	på
800	på	på	av	av
1000	på	av	på	på
1200	på	av	på	av
2000	på	av	av	på
3000	på	av	av	av
4000	av	på	på	på
5000	av	på	på	av
6000	av	på	av	på
10000	av	på	av	av
8000	av	av	på	på
20000	av	av	på	av
30000	av	av	av	på
60000	av	av	av	av
