Allsidig 3-fase hybrid trinndriver

produktbeskrivelse

Finn et stort utvalg av allsidige 3-fase hybrid trinndrivere fra Kina hos LICHUAN®. Gi profesjonell ettersalgsservice og riktig pris, ser frem til samarbeid.

produkt introduksjon

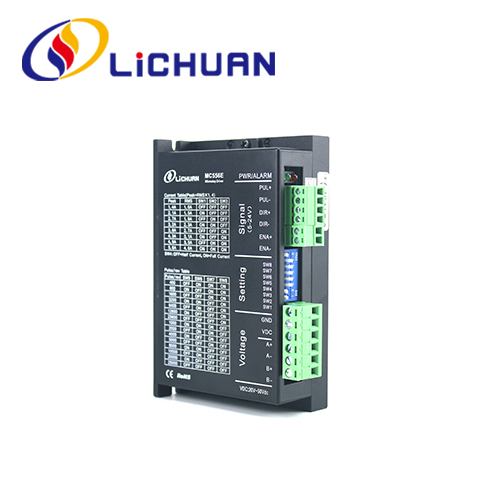

MC556E-RS485 er en fullt NC-integrert stasjon utstyrt med RS485-grensesnitt og brukes basert på standard Modbus RTU-protokoll. Den kan ha en flerakset bevegelseskontrollfunksjon gjennom berøringsskjermen eller kontrollere med RS485-kommunikasjonsgrensesnitt. Brukeren kan kontrollere opptil 31 stasjoner samtidig. Hver stasjon er utstyrt med 8 interne posisjoner og støtter automatisk intern posisjonsveksling, målsøking, posisjonstriggering, JOG og andre funksjoner..MC556 driver match for Nema23 Nema34 hybrid stepper motor, vennligst sjekk drivermanualen hvis du vil vite mer informasjon

MC556E-funksjoner

➢ Inngangsspenningsområde: DC20V~50V
➢ Maks. toppstrøm: 5,6A
➢ Kommunikasjonsgrensesnitt: RS485
➢ Kommunikasjonsprotokoll: Modbus RTU
➢ Motorparameter selvregulering
➢ Utstyrt med overspennings- og overstrømbeskyttelsesfunksjoner osv. 2.2 Lagrings- og monteringsmiljø
➢ Lagringstemperatur: -20°C~65°C
➢ Driftstemperatur: 0°C~50°C
➢ Driftsfuktighet: 40~90%RH (uten kondens)
➢ Vibrasjonsfrekvens: < 0,5G (4,9m/s2), 10~60 Hz (ikke-kontinuerlig drift)
➢ Steder med støv, oljeflekker, etsende gasser, høy luftfuktighet og vibrasjoner bør unngås.
➢ Brennbare gasser og ledende støv bør være forbudt

Teknisk parameter

● Inngangsspenningsområde: DC20V~50V
● Maksimal toppstrøm: 5,6A
● Inndelingsområde: 200–25600 ppr
● Pulsform: puls +retning
● Impulsresponsfrekvens: 0~200KHz
● Autoinnstillingsfunksjon for motorparameter
● Med beskyttelsesfunksjoner som overspenning, overstrøm, sporingsfeil utenfor toleranse osv.

Miljøparametere

● Lagringstemperatur: -20° ℃ ~ 65 ℃
● Driftstemperatur: 0° ℃~50 ℃
● Driftsfuktighet: 40–90 % RF (ikke-kondenserende)
● Vibrasjonsfrekvens: mindre enn 0,5G(4,9m/s2)10Hz~55Hz (diskontinuerlig drift)
● Unngå støv, oljeflekker, etsende gasser, steder med for mye fuktighet og for sterk vibrasjon, og forby brennbar gass og ledende støv

Beskrivelse av kjørefunksjonen

Kjørefunksjon	Bruksanvisning
Microstep underinndeling	15 mikrotrinn-inndelinger kan stilles inn for sjåføren gjennom 4 skivebrytere SW5~SW8. Sjåføren skal stoppes mens inndelingen stilles inn. Se instruksjon på driverpanelet for mikrostep-inndelingsinnstillinger.
Utgangs gjeldende innstilling	8 utgangsstrømmer kan stilles inn for driveren gjennom 3 skivebrytere SW1~SW3. Se instruksjonene på driverpanelet for utgangsstrøminnstillinger.
Automatisk halvstrømsfunksjon	Automatisk halvstrømsfunksjon kan stilles inn for sjåføren via bryter SW4. AV betyr at hvilestrøm er satt til halvparten av driftsstrøm; PÅ betyr at hvilestrøm og dynamisk strøm er like. SW4 skal settes som AV for generell bruk til redusere varmeutviklingen til motoren og driveren og forbedre påliteligheten. Omtrent 0,3 sekunder etter at pulstoget stopper, vil strømmen automatisk redusere 50 % (faktisk verdi 55 %) og teoretisk vil varmeutviklingen reduseres 65 %.
Signalgrensesnitt	PUL+ og PUL-er positive og negative terminaler for pulssignalkontroll; DIR+ og DIR- er positive og negative terminaler for retningssignalet; ENA+ og ENA- er positive og negative terminaler for aktiveringssignaler.
Motorgrensesnitt	A+ og A-koble til positive og negative terminaler på A fasevikling av trinnmotor; B+ og B- kobles til positive og negative terminaler på B-faseviklingen til trinnmotoren. Når A- og B-faseviklinger byttes, vil motorretningen bli reversert.
Strømkontakt	DC/AC-strømforsyning, driftsinngangsspenningsområde: 20~50 VDC, 36VDC inngangsspenning anbefales, strømforsyningen skal være høyere enn 100W.
Blinklys	Det er 1 grønn indikatorlampe og 1 rød indikatorlampe på føreren. Den grønne er strømindikatorlampen, den lyser når driveren er koblet til strømforsyningen; den røde er feilindikatorlampen, den lyser når overspenning eller overstrømfeil oppstår. Rødt indikatorlys slukkes etter at feilen er eliminert. Feil i driveren kan bare elimineres ved å koble til strømforsyningen igjen og gjenbruke.
Installasjon Notater	Dimensjoner på driveren: 117 x 78 x 34 mm, installasjonsavstand for hull: 111 mm. Både horisontale og vertikale installasjoner kan velges (vertikal installasjon er foreslått) Driveren skal installeres tett mot metallskap for varmeavledning.

Parameterinnstilling

Inndelingspresisjon, dynamisk og halv/full strøm kan stilles inn for MC556E Driver gjennom 8-bits skivebryter som følger:

Arbeids gjeldende innstilling

Utgangstoppstrøm	Utgangsgjennomsnittlig strøm	SW1	SW2	SW3
1,4A	1,0A	av	av	av
2.1A	1,5A	på	av	av
2,7A	1,9A	av	på	av
3.2A	2,3A	på	på	av
3,8A	2,7A	av	av	på
4.3A	3.1A	på	av	på
4,9A	3,5A	av	på	på
5,6A	4,0A	på	på	på

Installasjonsstørrelse (enhet: mm)

Microstep underinnstilling

Trinn/revolusjon	SW5	SW6	SW7	SW8
Misligholde	på	på	på	på
400	av	på	på	på
800	på	av	på	på
1600	av	av	på	på
3200	på	på	av	på
6400	av	på	av	på
12800	på	av	av	på
25600	av	av	av	på
1000	på	på	på	av
2000	av	på	på	av
4000	på	av	på	av
5000	av	av	på	av
8000	på	på	av	av
10000	av	på	av	av
20000	på	av	av	av
25000	av	av	av	av
